目前對電力電纜檢修的管理，主要是依據《電力設備交接和預防性試驗規程》所規定的項目和試驗周期，定期在停電狀態下進行絕緣性能試驗。其中變頻串聯諧振試驗由于試驗狀況接近電纜的運行工況，因此成為國內目前應用最廣泛的試驗方法。

但大量試驗及經驗表明，串聯諧振耐壓試驗無法對電纜整體絕緣的狀態進行定量評估，一些通過串聯諧振耐壓試驗的高壓電纜在短期內仍有放電擊穿的現象。經過長期對高壓電纜的研究試驗和實踐，認為局部放電是電纜絕緣故障的先兆，有效檢測局部放電是提高電纜狀態檢修水平的一種重要途徑。

振蕩波電纜局放診斷與定位系統是電力電纜“狀態檢修”的一種新方法。此方法是先對XLPE電纜施加直流電壓，利用形成的阻尼振蕩波條件下的局放進行診斷與定位。可以可靠地發現電纜及電纜接頭的微弱絕緣缺陷，并且可以準確定位。

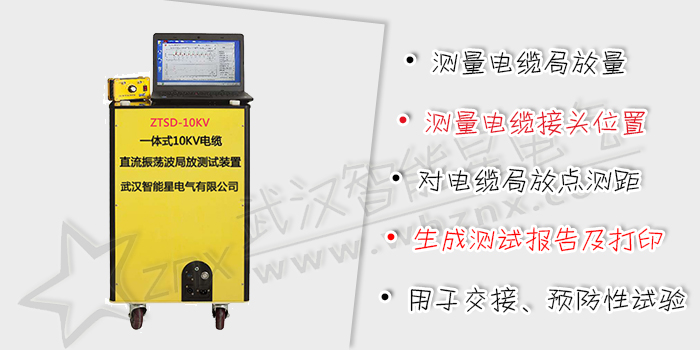

此裝置為一體化式試驗設備，小巧便于攜帶，現場連線非常簡單，對于電纜試品的長度適應性也非常廣泛。可以快速且精準的進行電纜局部放電診斷與定位。

• 適用于新電纜（投運前）交接試驗及老電纜（停電后）預防性試驗。
• 遵循IEC60270標準測量電纜局放量。
• 對電纜局放點進行距離測量。
• 測量電纜接頭位置及全長距離。
• 一體式主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。
• 采用硬件和軟件相結合抗干擾技術,可有效去除外部干擾。
• 軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　

• 最大輸出電壓：3~30kV
• 試品電容量：≤5μF
• 阻尼振蕩波頻率范圍：30~1000Hz
• 局放測試范圍：5pC～100nC
• 局放定位精度：0.1米
• 通訊協議：USB2.0 和 串口
• 環境溫度：-5~55℃
• 設備的組成部分：

1、 高壓電纜局放測試系統軟件(筆記本電腦)

2、 一體式震蕩波局放測試主機

•
  ZTS-35KV 電纜交流耐壓及振蕩波局放測試系統(交流)
•
  ZTSA-10KV 電纜交流耐壓及振蕩波局放測試系統(交流)
